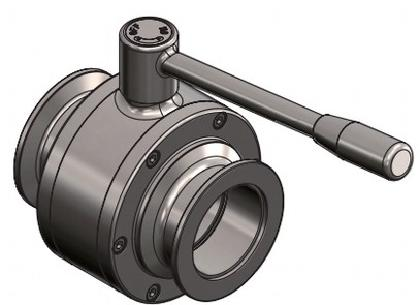

真空球閥是適用于真空系統中接通或切斷管路的介質流作用閥門。該閥為三片式真空球閥，靠球面密封，可以實現既能用在
真空狀態下，也能再低壓狀態中使用，并可任意位置安裝。結構中閥體、閥桿為不銹鋼，閥座、填料等密封材料均為
聚四氟乙烯，因為適用于介質為空氣、水、蒸汽、酸、堿等。
適用于真空系統和壓力系統中接通或切斷帶有酸、堿性的氣體及液體的介質流。高真空球閥廣泛用于食品、制藥、精細化工
以及新能源、真空鑄造、真空鍍膜行業半導體產業等。
|
SIZE |
A |
B |
C |
D |
L |
|
|
KF10 |
0.5" |
30 |
12.2 |
9.4 |
12.7 |
100 |
|
KF16 |
0.75" |
30 |
17.2 |
15.7 |
19.1 |
100 |
|
KF25 |
1" |
40 |
26.2 |
22.1 |
25.4 |
100 |
|
KF40 |
1.5" |
55 |
41.2 |
34.8 |
38.1 |
100 |
|
KF50 |
2" |
75 |
52.2 |
47.5 |
50.8 |
120 |
|
KF63 |
2.5" |
87 |
70.2 |
59.5 |
63.5 |
139 |
|
KF80 |
3.5" |
114 |
83 |
84.9 |
88.9 |
150 |
|
KF100 |
4" |
134 |
102 |
97.4 |
101.6 |
200 |
|
KF160 |
6" |
190 |
153 |
146.8 |
152.4 |
300 |
|
技術參數: |
|
|
驅動方式 |
不銹鋼手柄、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN10-DN100 |
|
閥體配置 |
真空閥體 |
|
接液材質 |
SS/HC/Ti |
|
非接液材質 |
SS |
|
連接方式 |
對焊、快卸法蘭、法蘭 |
|
工作壓力 |
DN10-DN100 PN16bar |
|
工作溫度 |
按密封圈材料性能 |
|
接液內表面粗糙度:≤Ra0.6μm ≤Ra0.25μm |
|
|
外表面粗糙度:Ra≤0.8μm以及≤0.4μm |
|
