適用與食品、釀酒、乳制品、飲料加工、制藥和化學工業等領域適用于處理粘性或有顆粒物的流體輸送。

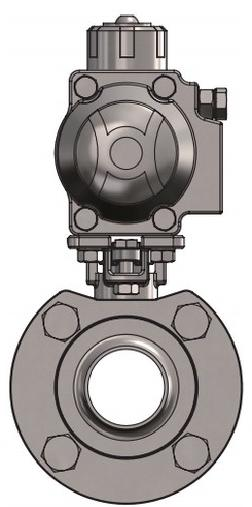

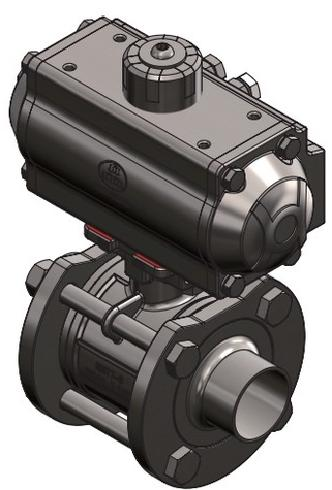

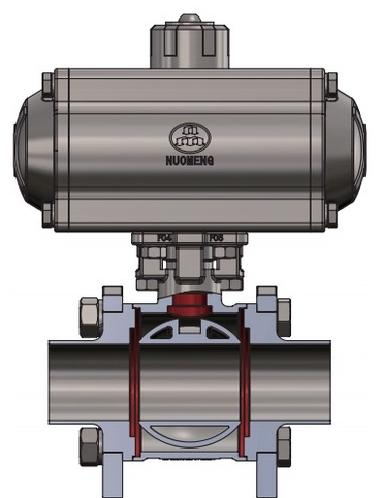

五片式球閥，包括閥體以及驅動閥體轉動的氣動執行器，閥體內部包括有球體和閥桿，閥體兩側設有連接架，
兩側的連接架通過螺 栓連接，閥體兩側均設有可轉動的閥盤，閥盤延伸至連接架外側具有連接管。
|

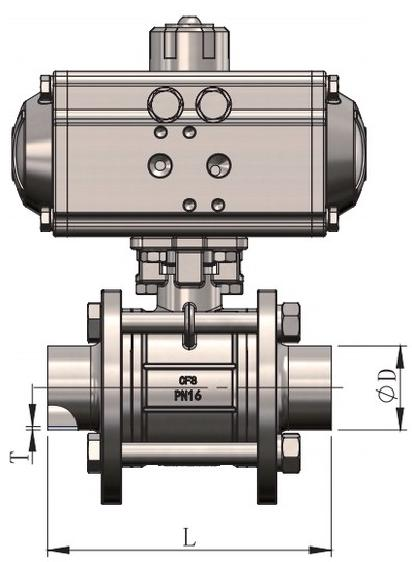

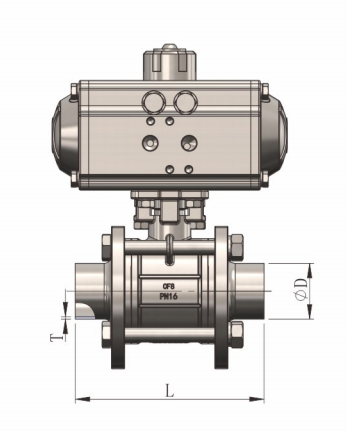

Size |
D*T |
L |
氣動頭規格 |
|||||
|
DIN11850-1 |
DIN11850-2 |
ISO/SMS |
3A/BPE |
單作用 |
雙作用 |
|||
|
DN10 |
1/2" |
12*1.5 |
13*1.5 |
12.7*1.5 |
12.7*1.65 |
93 |
NM50S |
NM50D |
|
DN15 |
3/4" |
18*1.5 |
19*1.5 |
19.05*1.65 |
19.05*1.65 |
103 |
NM50S |
NM50D |
|
DN20 |
/ |
22*1.5 |
23*1.5 |
/ |
/ |
103 |
NM50S |
NM50D |
|
DN25 |
1" |
28*1.5 |
29*1.5 |
25.4*1.5 |
25.4*1.65 |
110 |
NM65S |
NM50D |
|
DN32 |
11/4" |
34*1.5 |
35*1.5 |
31.8*1.5 |
/ |
120 |
NM75S |
NM65D |
|
DN40 |
11/2" |
40*1.5 |
41*1.5 |
38.1*1.5 |
38.1*1.65 |
129 |
NM75S |
NM65D |
|
DN50 |
2" |
52*1.5 |
53*1.5 |
50.8*1.5 |
50.8*1.65 |
145 |
NM85S |
NM75D |
|
DN65 |
21/2" |
70*2.0 |
63.5*2.0 |
63.5*1.65 |
170 |
NM95S |
NM85D |
|
|
DN80 |
3" |
/ |
76.2*2.0 |
76.2*1.65 |
183 |
NM95S |
NM85D |
|
|
DN80Max |
3.5" |
85*2.0 |
/ |
/ |
200 |
NM95S |
NM85D |
|
|
DN100 |
4" |
104*2.0 |
101.6*2.0 |
101*2.11 |
240 |
NM110S |
NM95D |
|
|
技術參數: |
|
|
驅動方式 |
手柄、自動復位手柄、渦輪、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN15-DN100 |
|
閥體配置 |
直通閥體 |
|
接液材質 |
ASTM A351:CF8/CF3M/2205(304/316L/2205) |
|
非接液材質 |
ASTM SS304 |
|
連接方式 |
對焊、卡箍、內絲 |
|
工作壓力 |
DN10-DN100 PN16bar |
|
工作溫度 |
按密封圈材料性能 |
|
接液內表面粗糙度:≤Ra0.6μm ≤Ra0.25μm |
|
|
外表面粗糙度:Ra≤0.8μm以及≤0.4 μm |
|
